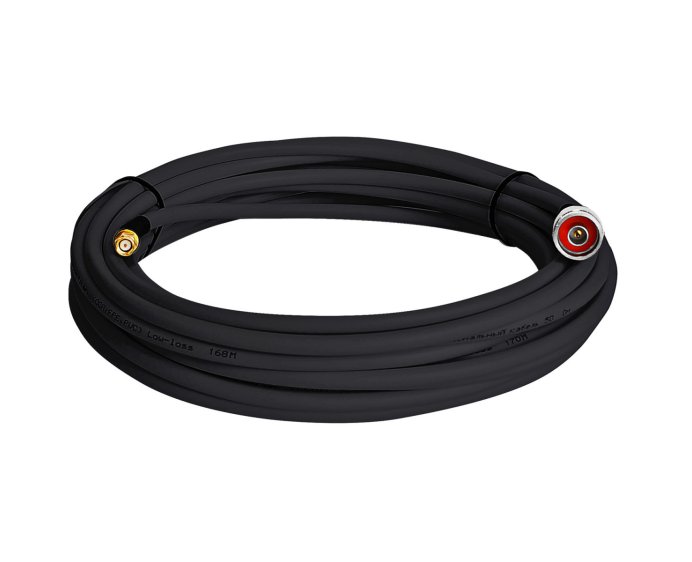

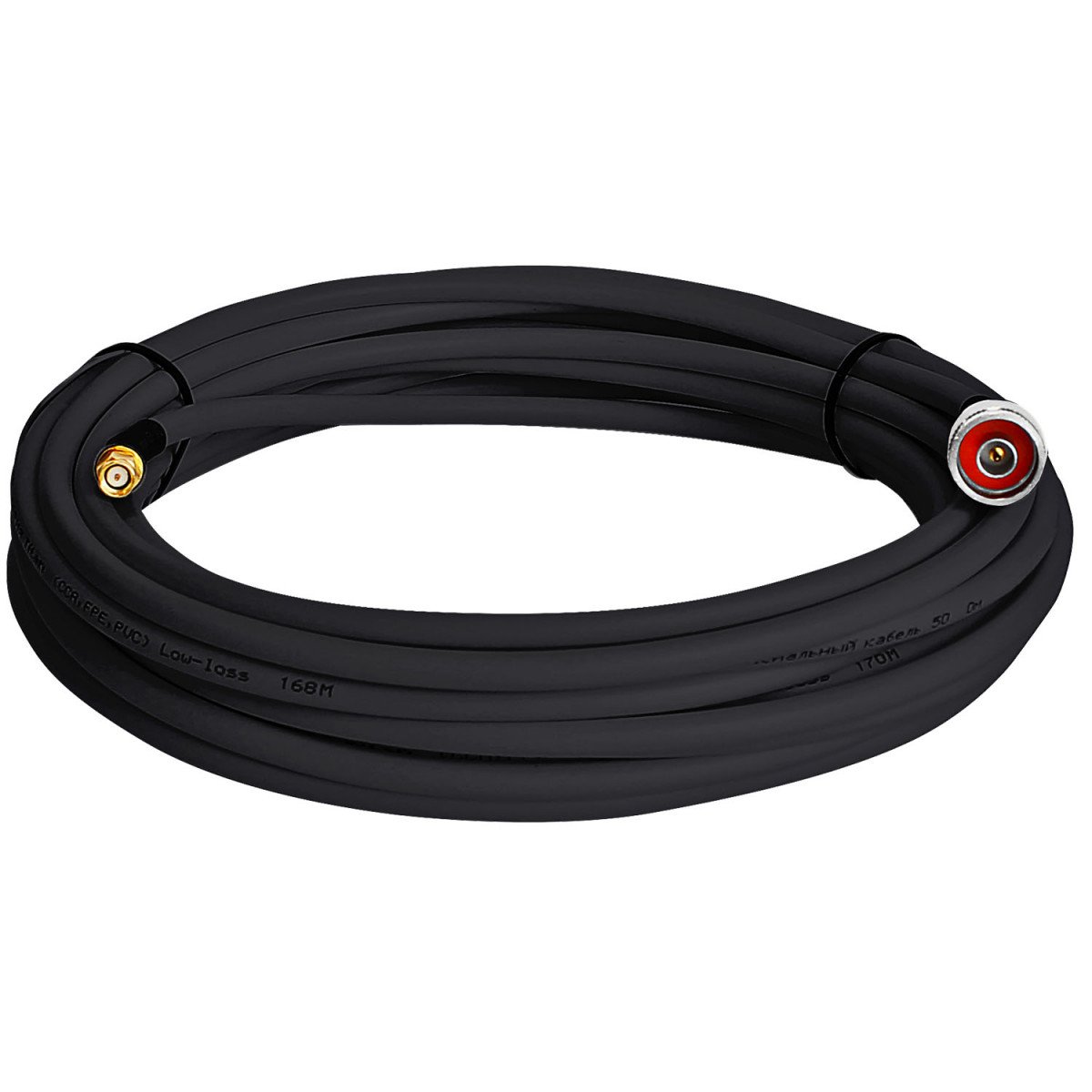

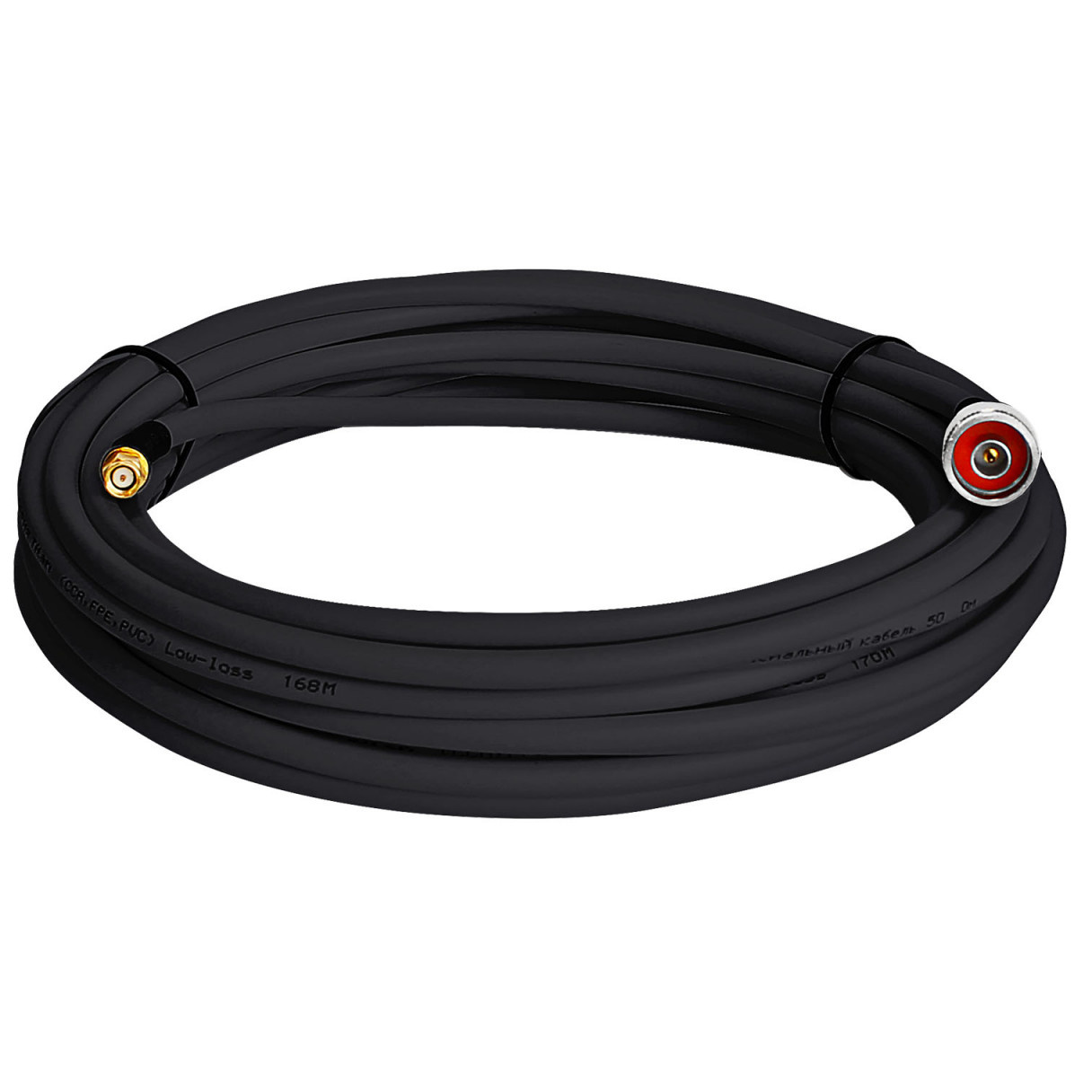

Кабельная сборка 5D/FB (Titan, черный) (N-male - SMA-male)
ОПИСАНИЕ
Кабельная сборка 5D/FB (Titan, черный) (N-male - SMA-male) - предназначена для соединения элементов системы усиления сигнала сотовой связи.
Гарантия - 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.

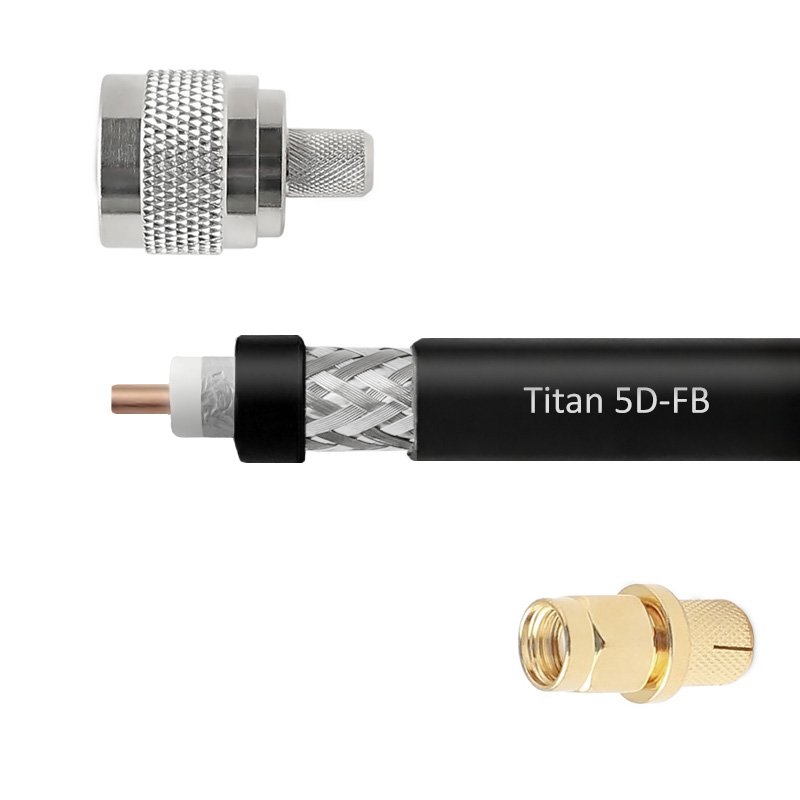

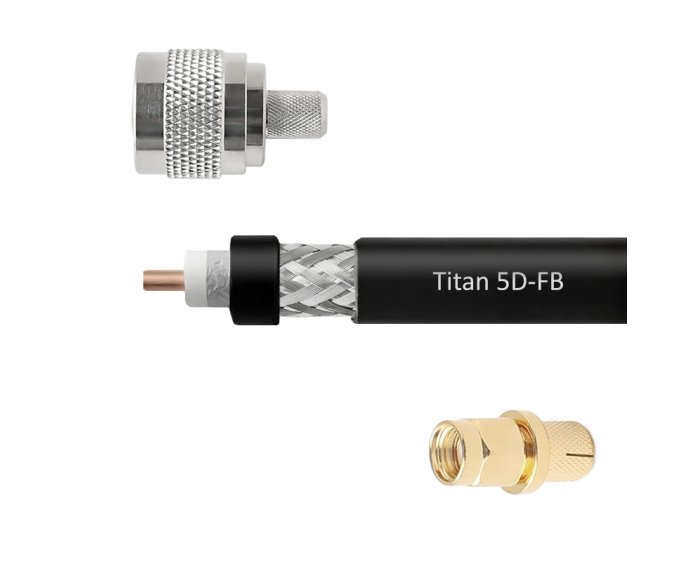

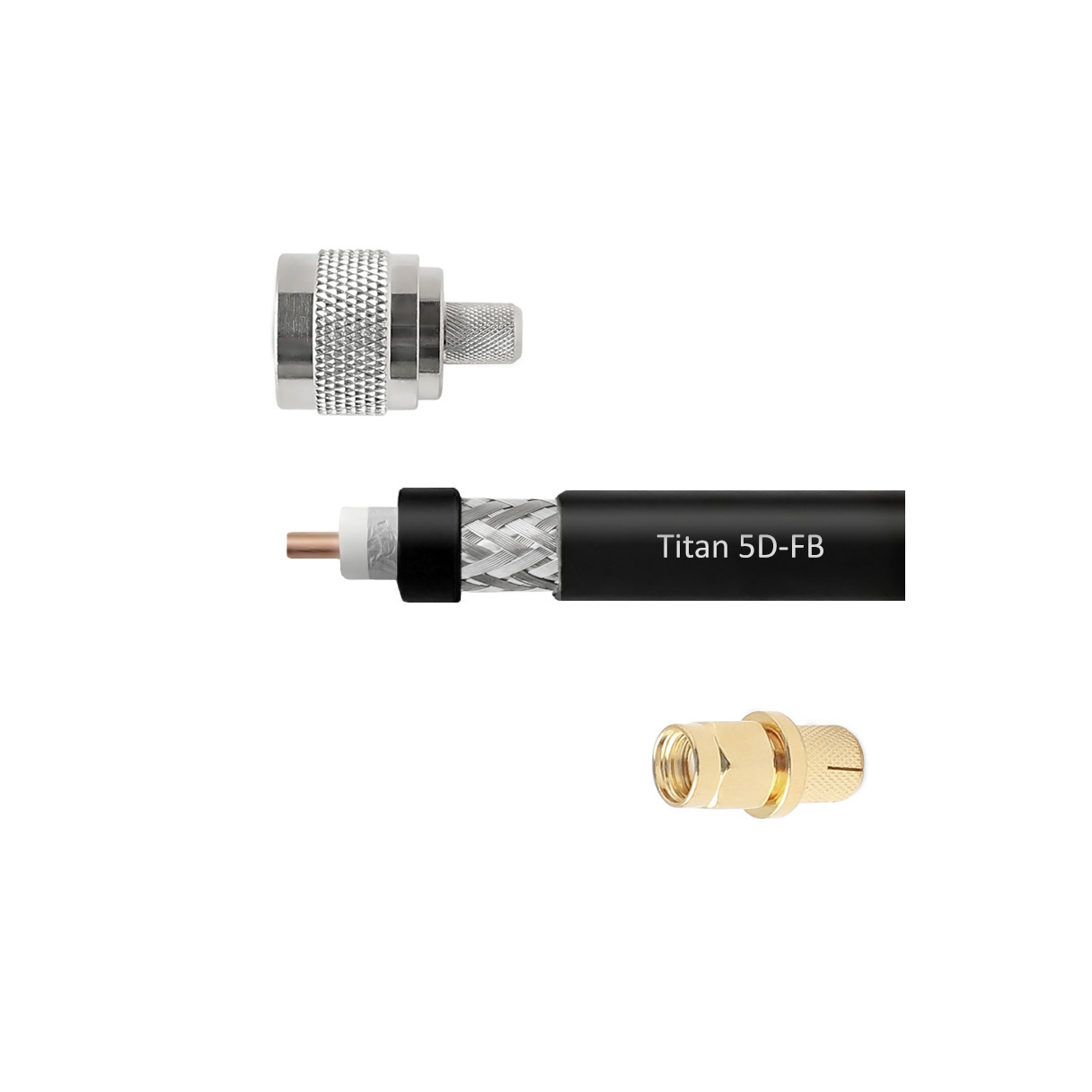

КОМПЛЕКТАЦИЯ
| № | Наименование | Кол-во |
| 1 | Кабель Titan 5D-FB | от 1 до 20 м. |
| 2 | Разъем VEGATEL N-111/5D | 1 шт. |
| 3 | Разъем VEGATEL SMA-male/5D | 1 шт. |
РАБОЧИЕ ПАРАМЕТРЫ
Кабель Titan 5D-FB
| Параметр | Значение |
| Сопротивление | 50±2 Ом |
| Погонная емкость | 81,69 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 1,8 мм |
| Материал центральной жилы | CCA* |
| Диаметр диэлектрика | 5,0 мм |
| Материал диэлектрика | FPE* |
| Внешний диаметр оболочки | 7,5 мм |
| Материал оболочки | PVC* |
| Основной экран | DF* |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 120*0.14 |
| Плотность оплетки | 85% |
| Вес нетто | 58 кг/км |
| Габариты катушки | Ø30 х 25 см |
| Упаковка | бухта 200 м |
| Температура эксплуатации | от -40℃ до +75℃ |
| Температура инсталляции | от -25℃ до +50℃ |
Разъем VEGATEL N-111/5D
| Параметр | Значение |
| ВЧ разъем | N-111/5D |
| Серия | N |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот, МГц | до 11 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | никель |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Конструктивное исполнение | прямой |
| Вес | 40 г. |

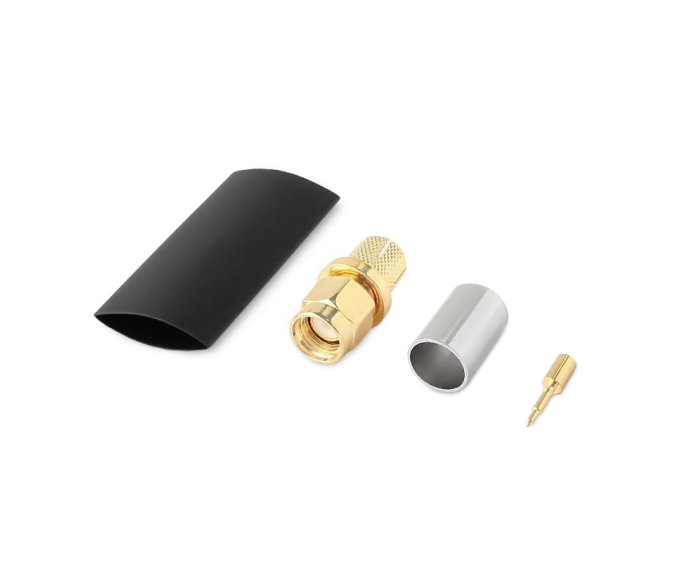

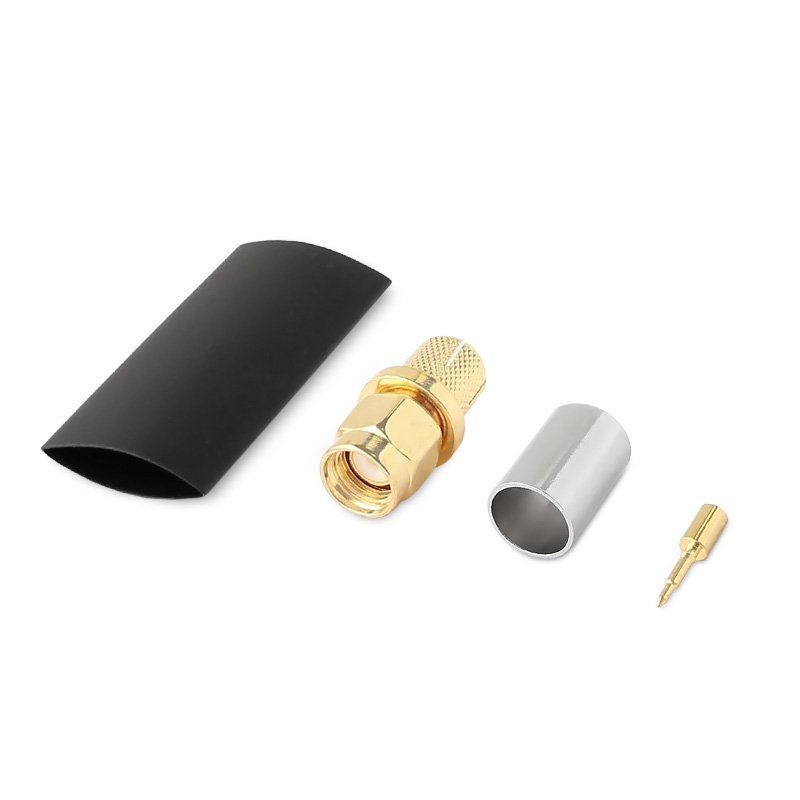

Разъем VEGATEL SMA-male/5D
| Параметр | Значение |
| ВЧ разъем | SMA-male/5D |
| Серия | SMA |
| Тип центрального контакта | штырь (male) |
| Марка кабеля | 5D-FB |
| Волновое сопротивление | 50 ом |
| Диапазон рабочих частот | до 18 ГГц |
| Монтаж оплетки | обжим |
| Монтаж центр. контакта | пайка |
| Покрытие корпуса | нитрид титана |
| Покрытие центр. контакта | золото |
| Диэлектрик | тефлон |
| Способ крепления | кабельная вилка |
| Вес | 25 г |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
ТАБЛИЦА ЗАТУХАНИЯ
| Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
| 150 | 7,4 | 1200 | 23,0 |
| 450 | 13,5 | 1800 | 28,9 |
| 800 | 18,6 | 1900 | 29,8 |
| 900 | 19,7 | 2450 | 34,4 |
